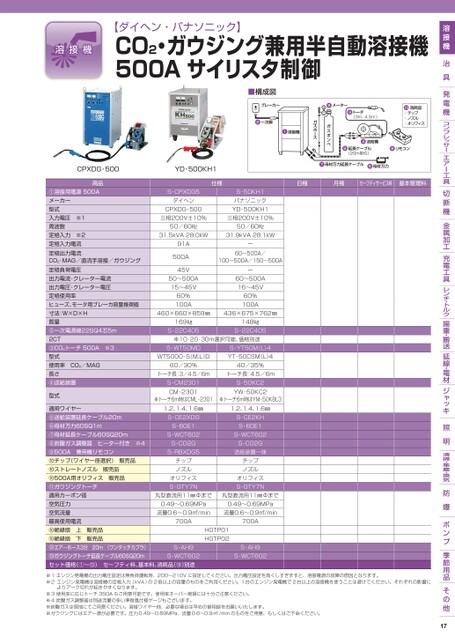

【ダイヘン・パナソニック】CO2・ガウジング兼用半自動溶接機500Aサイリスタ制御■構成図CPXDG-500商品①溶接用電源500Aメーカー型式入力電圧※1周波数定格入力※2定格入力電流定格出力電流CO2・MAG/直流手溶接/ガウジング定格負荷電圧出力電流・クレーター電流出力電圧・クレーター電圧定格使用率ヒューズ、モータ用ブレーカ容量推奨値寸法:W×D×H質量②一次電源線22SQ4芯5m2CT③CO2トーチ500A※3型式使用率CO2/MAG長さ④送給装置型式YD-500KH1仕様日極月極セーフティサービス料基本管理料S-CPXDG5ダイヘンCPXDG-500S-50KH1パナソニックYD-500KH1三相200V±10%三相200V±10%50/60㎐50/60㎐31.5kVA28.0kW31.9kVA28.1kW91A500A45V50〜500A15〜45V60%100Aー60〜500A/100〜500A/150〜500Aー60〜500A16〜45V60%100A460×660×859㎜436×675×762㎜169㎏S-22C405148㎏S-22C405※10・20・30m選択可能、価格別途S-WT50MDWT5000-S(M,L)D60/30%S-YT50M(L)4YT-50CSM(L)440/35%トーチ長:3/4.5/6mトーチ長:4.5/6mS-CM2301CM-2301※トーチ6m時はCML-23011.2、1.4、1.6㎜S-CE2XDGS-WCT602S-CO2GS-RBXDG5S-60E1チップノズル適用ワイヤー⑤送給装置延長ケーブル20m⑥母材万力60SQ1m⑦母材延長ケーブル60SQ20m⑧炭酸ガス調整器ヒーター付き※4⑨500A兼用機リモコン⑩チップ(ワイヤー径選択)販売品⑩ストレートノズル販売品⑩500A用オリフィス販売品⑪ガウジングトーチ適用カーボン径空気圧力空気流量最高使用電流⑩絶縁版上販売品⑩絶縁版下販売品⑫エア―ホース3分20m(ワンタッチカプラ)⑬ガウジングトーチ延長ケーブル60SQ20mセット価格(①〜⑬)セーフティ料、基本料、消耗品(⑩)別途S-AH9700AオリフィスS-GTY7NS-WCT602丸型直流用11㎜Φまで0.49〜0.69MPa流量0.6〜0.9㎥/minS-50KC2YW-50KC2※トーチ6m時はYM-50KBL31.2、1.4、1.6㎜S-CE2KHS-60E1S-WCT602S-CO2G送給装置一体チップノズルオリフィスS-GTY7N丸型直流用11㎜Φまで0.49〜0.69MPa流量0.6〜0.9㎥/min700AHGTP01HGTP02S-AH9S-WCT602※1エンジン発電機の出力電圧設定は無負荷運転時、200〜210Vに設定してください。出力電圧設定を高くしすぎますと、溶接電源の故障の原因となります。※2エンジン発電機は溶接機の定格入力(kVA)の2倍以上の容量のものをご利用ください。1台のエンジン発電機で2台以上の溶接機を使うことは避けてください。それぞれの影響によりアーク切れが起きやすくなります。※3使用率に応じトーチ350Aもご用意可能です。使用率オーバー焼損には十分ご注意ください。※4炭酸ガス調整器は別途流量の多い準耐風仕様ゲージもございます。※炭酸ガスは現地にてご用意ください。溶接ワイヤー他、必要な場合は早めの御相談をお願いいたします。※ガウジングにはエアー源が必要です。圧力0.49〜0.69MPa、流量0.6〜0.9㎥/minのものをご用意、もしくはご下命ください。17
| <
|
> |
>>
